摘要：

本文探討了不同發熱功耗下的常見散熱片，強制對流散熱情況下，輻射散熱量占整個散熱比例的多少。

正文：

模型及條件：

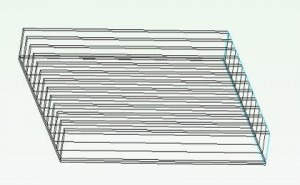

常見直齒肋片散熱片，一端進風。散熱片尺寸：0.1*0.1m。高度17mm。

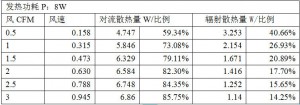

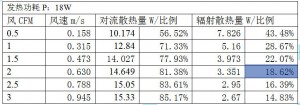

圖1輻射散熱量所占比例

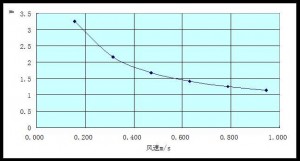

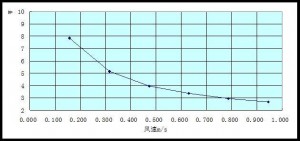

圖2：輻射散熱所占比例

結論：

從以上分析可以看出，常見的散熱片類型，在強制對流中，風速很大時，輻射散熱量所占的比例約為15%。當然，風速很小或者功耗很大時，輻射所占的比例就不能忽略了。所以，在進行電源系統仿真計算的時候，考慮輻射是必要的。
