有關風扇的各種定律和公式：



各種參數：

D = Fan size風扇直徑mm

N = Rotational speed轉速 RPM

P = Pressure風壓

Q = Volume flow rate風量 CFM

W = Power功率

ρ = Gas density空氣密度

Fan Law 1風量與轉速，直徑的關系

The first fan law relates the airflow rate to the fan rotational speed: Volume flow rate, Q, is directly proportional to the fan rotational speed, N.

同一個風扇，風量與轉速成比例變化。

Fan Law 2風壓與轉速，直徑的關系

The second fan law relates the fan total pressure or fan static pressure to the fan rotational speed: Total or static pressure, P, is proportional to the square of the fan rotational speed, N.

同一個風扇，風壓與轉速的平方成比例關系。

Fan Law 3功率與轉速，直徑的關系

The third fan law relates the total or static air power (and the impeller power), W, to the fan rotational speed: Power, W, is proportional to the cube of the fan rotational speed, N.

同一個風扇，功率與轉速的立方成比例關系。

聲功率與轉速，直徑的關系

常見軸流扇的風扇轉速變化與聲壓差值的關系：

http://www.hse.gov.uk/pubns/top10noise.pdf

http://www.formfactors.org/developer%5Cspecs%5Cacoustic_overview.pdf



補充：

物理量說明：

風量：CFM

風壓：SP

馬力：bhp

聲壓：N （一米處？）

風扇外徑：D

空氣密度：ρ

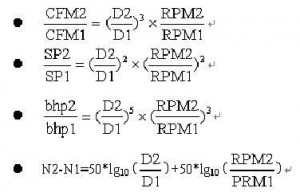

1. 同一個風扇，轉速變化 RPM1 RPM2，部分性能指標變化如下：

2. 轉速一樣，扇葉數目一樣，但所有尺寸呈比例變化的不同的風扇。

3. 轉速和尺寸都變化，但尺寸呈比例變化。

4. 第3種的特殊情況：轉速和尺寸同時變化，大直徑的轉速低，小直徑的轉速高，且符合D2 x RPM2=D1 x RPM1 ,這表示葉片頂端的線速度一致。

5. 轉速和尺寸同時變化。

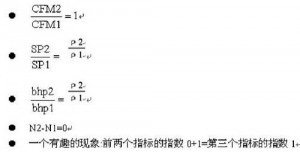

6. 同一個風扇，放在空氣密度不同的地方運轉。

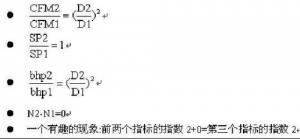

7. 同一個風扇，其他都不變，只把其外徑機械加工變小。（比如廠家不想為了少量需求開發新模具）
