開篇文章，我們來介紹一款相對小眾，但是熱設計大有可為的產品，激光電視。（所有圖片均轉自網上，按照筆者的經驗進行講述，如有不正確的地方，歡迎大家拍磚及指正。）
激光電視雖然被叫做電視，但其實激光電視是以投影技術為基礎。激光電視是由應用激光光源的反射式超短焦投影主機搭配100英寸以上抗光屏幕組成。投影主機通常會搭載智能操作系統，可以實現類似智能電視的在線大屏觀影、游戲等應用。除了主機與抗光幕之外，還有兩點激光電視也必須具備，那就是智能系統與音響。在智能化的今天，激光電視作為家用大屏主力，單純的畫面表現已經不夠了，用戶追求的是視、聽以及智能化的全方位使用體驗。所以，主機、抗光幕、音響以及智能系統這四大要素共同組成了激光電視這個解決方案型產品。

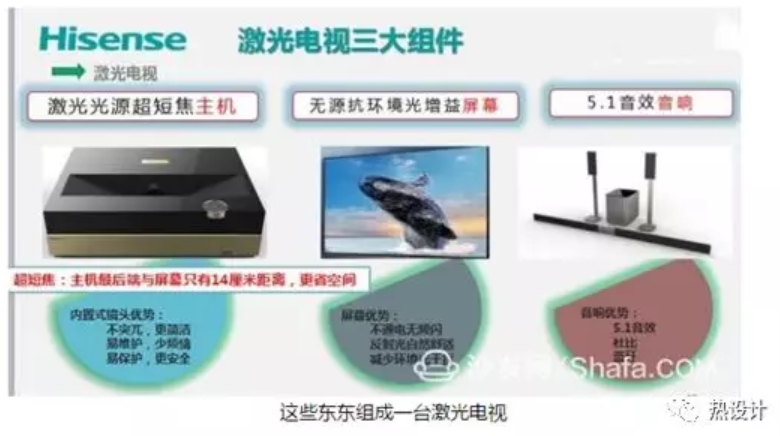

下面這張圖我們可以有更直觀的感受，行家們一看，也知道，我們散熱工程師登上舞臺的就是激光電視硬件三大件之一：主機。

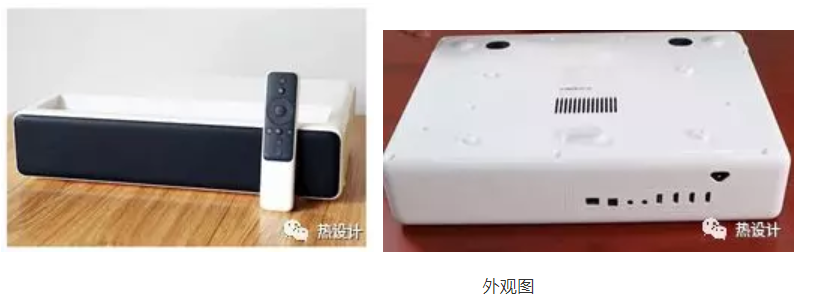

雖然，在國內，激光電視的大玩家是海信。但是由于筆者在網上沒有找到海信激光電視主機的拆機報告，我們以小米主機為例，來一睹真容。
在小米官網查看詳細參數列表如下：
整機尺寸：410mm*291mm*88mm |
整機功耗：整機功耗250W (max) ，電源輸入200-240V @50/60Hz，待機功耗< 0.5W |
噪音：標準@常溫標準模式 @環溫 25 度 < 32 dB |
根據其內部拆解圖，我們可以從散熱方案反推出主機的主要發熱源。
（1） 電源
電源由buck電路，整流之后，由交流轉為不同的直流電壓。效率大約為80%~90%。按電源效率80%來估算。
Q電源=250W*20%=50W
（2） 光機及DLP模塊
激光電視和普通投影儀最大不同在于光源不同。激光電視采用了固態激光作為
光源，而傳統的投影機大部分都是采用的超高壓汞燈。激光光源壽命可達到20000小時以上，按照每天8小時來計算壽命則至少有8.5年，而超高壓汞燈的壽命一般在5000小時左右，按照每天8小時的使用時間來計算，壽命大概在2年左右的時間。

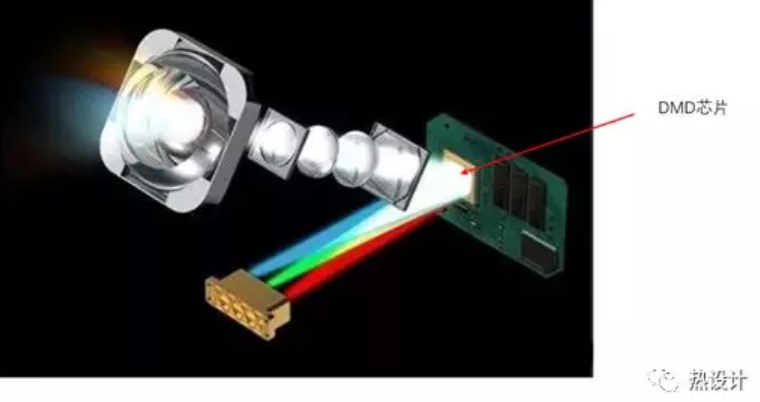

小米激光電視采用光峰光電的ALPD?激光顯示技術，從散熱的角度來看，也就是聚焦在激光頭及DMD芯片兩個熱源。
DLP是投影儀的常用顯示技術，相較于其他的顯示技術，其優點非常突出，缺點也非常明顯。 DLP的功耗較高，主要發熱源集中在DMD芯片上。
激光頭及DMD芯片的具體功耗信息，不得而知，但從選型了3個80風扇，及DLP處采用了4根熱管。可以推算，這一塊的功耗非常大，不低于100W。且此功耗與屏幕大小，亮度，像素有關

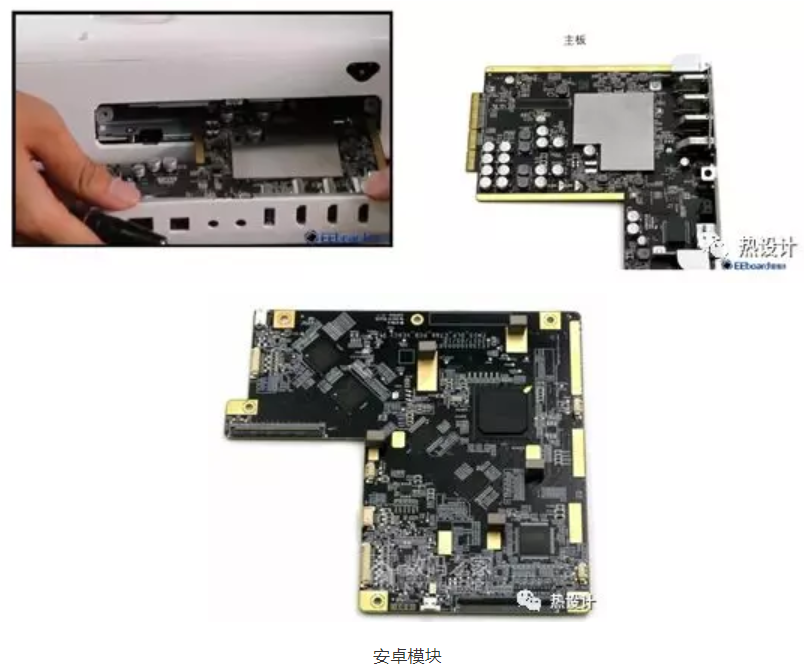

（3） 主板
激光電視的主板模塊功耗在整機中所占比重非常小，我們可以看看小米官網對安卓系統的詳細參數：
操作系統MIUITV
安卓系統Android6.0 以上版本
Wi-Fi雙頻 2.4 / 5GHz
藍牙藍牙4.0 / BLE 低功
開關機模式開機、關機、關屏
動態圖像支持HDR
梯形校正四點& 八點梯形校正
鏡頭對焦電動對焦
影像支持3D
此平臺為電視常用平臺，我們不太熟悉，但是看參數，功能遠低于現在的手機平臺，所以功耗應該在10W以下。
至此，我們已經詳細講解完了，可以看到，激光電視，發熱量巨大，一旦發展起來，我們散熱工程師不然大有可為，希望大家看完有所收獲，大家周末愉快。
