新式堆棧封裝結構之熱傳仿真分析
馬金汝,楊清旭 熱傳實驗室/集團研發中心 日月光半導體股份有限公司
摘要:目前電子產品隨著市場的需求及在先進制程技術相互配合之下，再加上各項3C產品不斷強調可攜式的便利性和市場需求的普及化，傳統的單一芯片封裝技術已逐漸無法滿足日漸新穎化市場需求，具備輕、薄、短、小的產品特性和增加封裝密度及低成本特性之設計制造已經是眾所皆知的產品趨勢。在輕、薄、短、小的前提下將各種不同功能的集成電路(IC)利用各種不同堆棧的封裝方式整合來減少封裝體積和封裝厚度，是目前各種封裝產品開發市場研究的主流，以目前各式各樣量產封裝產品而言，其中POP (Package on Package)和PIP (Package in Package)的產品就是因應時代趨勢所研發的主流新產品，而此類新產品的開發研究更是無論在制程、散熱或產品可靠度方面都值得去研究探討與開發，因此本文將特別針對POP (Package on Package)和PIP (Package in Package)的封裝型式和散熱特性來加以分析，提供并介紹用模擬方式分析討論此類型產品的熱傳特性。
關鍵詞
熱傳模擬分析(Thermal Simulation Analysis)
堆棧封裝(SPBGA)
POP (Package on Package)
PIP (Package in Package)
熱阻抗(Thermal Resistance)
有限體積法分析(Finite Volume Analysis)
1.緒論
將各種不同功能的IC (Digital、Memory、Analog，等等…)以各種不同堆棧的封裝方式整合以求減少體積之目的是目前的市場需求主流，此封裝形式雖然可以達到輕薄短小并提升封裝體整體(Package)效能，但是芯片功能檢測(known good die)，甚至封裝體功能檢測(known good package)以及制程技術較高且復雜等問題需要克服。故本文目的在探討新式堆棧封裝結構的熱傳分析，在合理化的假設范圍內提供新式堆棧封裝結構的熱傳仿真分析結果并加以討論。以PIP (Package in Package)的產品結構來看[圖1]是將一個單獨且未上錫球的Package藉由一個spacer迭至芯片上，再一起進行封膠的封裝制程，而POP (Package on Package)的產品結構來看[圖2]則是將兩個獨立封裝完成的Package以制程技術加以堆棧。獨立的兩個封裝體經封裝、測試后再以表面黏著方式迭合，可減少制程風險，進而提高產品良率。以此兩種封裝體來看整體的封裝厚度差距甚小，但在制程方面，PIP(Package in Package)結構卻較為復雜并且較無法考慮封裝體功能檢測(known good package)及良率較低等問題，相反的，POP (Package on Package)因為傳統的單一封裝技術已趨于成熟，只需要將兩個Package加以堆棧的制程技術，相較PIP (Package in Package)而言，良率則是相對得提高許多。
[圖一] PIP結構
[圖二] POP結構
2.有限體積法分析
2.1封裝結構熱傳模型建立
本研究主要應用FLOTHERM有限體積法仿真軟件來建立模型以進行數值仿真，印刷電路板（PCB）之尺寸大小與設計條件是依據JEDEC標準[1]，印刷電路板的層數為四層板，尺寸為101.5 x 114.5 x 1.6 mm ，仿真時的環境溫度假設為攝氏45度，同時為了簡化模型來縮短仿真時間，在此仿真系統中，印刷電路板熱傳導系數為一等效數值。一般而言，在評估封裝散熱效果時，則是使用熱阻值θja來表示此封裝體(Package)的散熱能力，θja的定義如下:
θja : junction-to-air 熱阻值(°C/W)
Tj : 芯片溫度(°C)
Ta : 環境溫度(°C)
Power : 輸入功率(Watt)
在此除了使用θja來表示封裝體(Package)的散熱能力外，因為是多芯片的封裝型態，則是選擇使用Tj來表示仿真前后芯片發熱使用時的溫度，仿真封裝體的各部分尺寸如[表一]所列[2] ，熱傳導系數的使用與設定則詳細列入[表二]中。
[表一]模擬使用之各部尺寸表(ASE 3D Package team 提供)
|
PKG |
PIP |
POP |
|
PKG Size (下) |
15x15 |
15x15 |
|
PKG Size (上) |
12x12 |
15x15 |
|
Die Size (A) |
9x9 |
9x9 |
|
Die Size (B) |
5x3 |
5x3 |
|
Die Size (C) |
10x9 |
10x9 |
|
Ball Size |
0.3 |
0.3 |
[表二]仿真系統中，所使用材料的熱傳導系數值
|
材料 |
熱傳導系數(W/mK) |
|
錫球 |
50.6 |
|
芯片 |
140 |
|
銀膠 |
0.3 |
|
封膠 |
0.84 |
|
銅 |
389 |
[圖三] Flotherm的網格切割模型
[圖四] PIP結構在仿真軟件中所建構之模型
[圖五] POP結構在仿真軟件中所建構之模型
2.2熱傳模擬條件設定
利用FLOTHERM有限體積法仿真軟件來建立模型并在自然對流和強制對流情況下進行不同條件之模擬分析，在強制對流情況下，風速的設定則是1 m/s和2 m/s兩種。一開始將各組芯片給予不同的發熱瓦數，比較兩種封裝型態的封裝體的最高溫度和位置為何？再將各芯片發熱瓦數提高至原來的兩倍和三倍，視其結果，最后再將每個芯片獨立發熱一個瓦數并計算其熱阻值，再討論各芯片之間在自然對流和強制對流情況下的相互影響。
3.熱傳模擬結果分析與討論
將封裝體中的三種芯片(Die A、Die B、Die C)分別給予0.6W、0.2W、0.2W來進行模擬分析并就其模擬結果加以討論，仿真結果各芯片溫度分布如[表三]所列，以最高的芯片溫度位置來看，PIP (Package in Package)和POP (Package on Package)除了結構上的差異，最高芯片溫度也發生在不同的芯片上，PIP (Package in Package)最高溫的芯片是發生在Die B而POP (Package on Package)最高溫的芯片則是在Die C。以PIP (Package in Package)結構而言，因芯片和芯片的位置較密集，所以熱傳導路徑極為接近且芯片和芯片之間的相互影響亦較為顯著，所以能量聚集而溫度最高的芯片為尺寸最小的Die B，反之以POP (Package on Package)結構而言，由于Die C位置與其它兩個芯片中間尚有基板，以一般封裝體散熱約８０%經由PCB傳至空氣來看，基板下方之另一封裝體是影響Die C熱傳較為不易的主要因素，導致Die C的溫度較高。除此之外，由于PIP (Package in Package)結構芯片堆棧較為密集且在同一封膠體內，內部無熱對流的效應，由[表三]可發現在強制對流的情況下，POP (Package on Package)結構散熱改善反而比PIP (Package in Package)結構在強制對流的下要為理想。

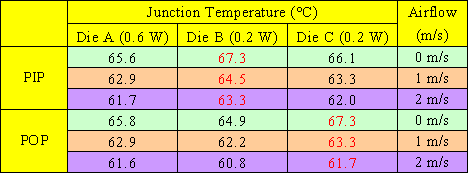

[表三]散熱模擬結果
當封裝體內所有芯片的發熱瓦數的變成原來的兩倍時，如[表三]，無論是PIP (Package in Package)結構還是POP (Package on Package)結構，Die B都是三組芯片中溫度最高的，由此可發現當芯片的發熱瓦數變高時，芯片的尺寸面積不變的情況下，Die B的發熱密度相對的提高，此時芯片的尺寸面積對散熱的影響會較基板等等其它因素對Die C的影響要來得顯著，造成POP (Package on Package)結構中的Die B在此情況下成為三個芯片中溫度較高的芯片，而強制對流對POP (Package on Package)結構散熱改善比PIP (Package in Package)結構要為理想，在此處依然可以發現。

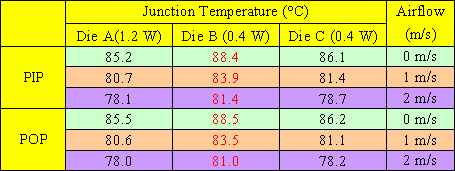

[表四]兩倍的發熱瓦數模擬結果
當封裝體內所有芯片的發熱瓦數變成原來的三倍時，如[表四]，PIP與POP結構上芯片的溫度分布高低趨勢大致上和兩倍的發熱情況一致，值得注意的是無論是自然對流還是強制對流，在此時，POP (Package on Package)結構在散熱方面都比PIP (Package in Package)結構要為理想。

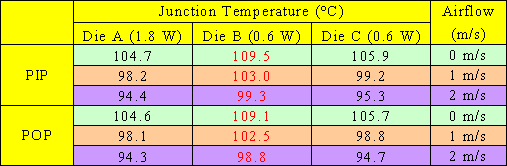

[表五] 三倍的發熱瓦數模擬結果
若考慮芯片個別發熱的情況，由[表六]、[表七]與[表八]則可以很容易的看出每個芯片的溫度分布情形和單一晶粒熱阻，由表中各個芯片溫度所計算對應之熱阻來看，PIP (Package in Package)結構的單一晶粒發熱衍生散熱熱阻值會比POP (Package on Package)結構來得稍微低些，但兩者的差異其實非常些微，且由于在PIP (Package in Package)結構中，芯片與芯片的相對位置比較密集，所以對散熱而言芯片對芯片的影響也會比較顯著，此狀況會影響到其它沒有發熱的芯片溫度會相對的比較提高。
[表六] PIP結構，三顆芯片獨立發熱時的溫度分布情形

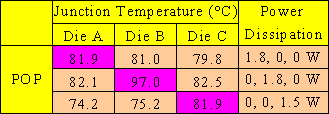

[表七] POP結構，三顆芯片獨立發熱時的溫度分布情形
[表八] PIP和POP結構，芯片獨立發熱時的熱阻
4.結論
電子產品在日新月異、快速進步的時代下，與追求高速度和外型的輕薄短小的條件下，堆棧的封裝結構絕對是值得去研究發展的新趨勢，經過一些簡單的軟件仿真分析之后[表三至八]，即可發現基本上在自然對流的狀態下，雖然PIP (Package in Package)結構比POP (Package on Package)結構散熱較佳，但兩者結構的散熱能力差異并不大，Die C是三個芯片中差異最大的，但即使Die C是最大的差異也不過才４.２%，但如果在強制對流的狀態下，因為PIP (Package in Package)的結構中芯片堆棧較為密集之故，POP (Package on Package)結構卻反而比PIP (Package in Package)結構散熱較佳，也因為PIP (Package in Package)的結構中芯片堆棧較為密集之影響，在PIP的結構中芯片和芯片之間的相互影響亦更為顯著，若再加上POP (Package on Package)結構在制程的成熟度和良率較理想的考慮下，POP (Package on Package)此類的封裝結構應有不錯的發展潛能，本文目的在探討新式堆棧封裝結構的熱傳分析并加以討論，就其結果來提供大家研究和發展的方向，無論是POP (Package on Package)結構還是PIP (Package in Package)結構都具有其研究發展的空間，值得深入詳細分析與尋求突破現階段的制作技術。
參考文獻
1. EIA/JEDEC STANDARD are available for download at no charge on organization’s web site (jedec.org)
2. ASE 3D Package Team
