          熱設計網

          FloEFD用于Grass Valley攝像機的熱仿真

          坤道

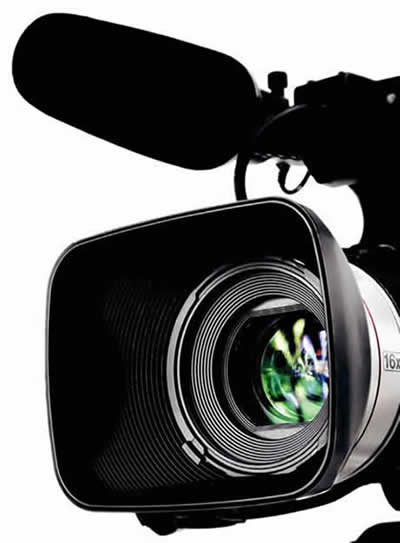

          50多年來,Grass Valley公司作為業內領先的視頻技術解決方案提供商,為電視臺及視頻專業人士提供從圖像采集到視頻和媒體解決方案的全面的產品組合。Grass Valley公司為廣播市場生產和制造專業攝像機。

                 Grass Valley的攝像機能夠獲獎,源于其對產品創新、設計及性能的追求,其生產的一系列攝像機能夠捕捉到世界上最高的剖面、最有影響力的事件、當地的新聞以及公共事務。

          大功率產生更多的熱量
                  組合式攝像機的設計需要考慮到鏡頭和機身等諸多因素,鏡頭包括傳感器和視頻處理,而機身包含用于傳輸高清信號到錄像室的電子器件。由于廣播式攝像機消耗功率

          大,導致其電子器件的散熱效果很關鍵,因此新型產品的熱設計變得極為重要。

                  Grass Valley公司的新型攝像機的設計將會比當前設計消耗更多的功率,并產生更多的熱量。Grass Valley公司決定投資由M2i(材料創新研究所)發起的知識轉移項目,研究如何對虛擬樣機的熱設計進行優化。B.V.Ingenieursbureau H.E.C.公司對此項目進行指導,并建議此項目使用CFD模擬工具FloEFD.使用三維流體和熱傳導分析工具可以更好地實現熱設計。

          分析&結果
                HEC公司建議機械設計師Ir.E.Schmit運作此項目。Ir.E.Schmit首先對現有攝相機像機進行了建模,提高

          了仿真技術的能力和信心。

              HEC公司對工程師Ir.E.Schmit進行了為期3天的培訓,并指導其使用了嵌入到Pro/Engineer環境運行的FloEFD for Creo.工程師Ir.E.SchmitGrass Valley公司的LDK 8000 Elite高清攝像機建模,并依此得到了樣機的實驗數據。

          “使用FloEFD對我頗有幫助。FloEFD是完全嵌入Pro/Engineer環境運行的FloEFD版本—FloEFD for Creo.它有一個非常直觀的界
          面,并能提供分析性的結果。我們可以更多地了解攝像機內部的熱流,并可以在項目早期對設計做出修改,這將避免后期花費更多
          的時間和精力。我認為這項投資是值得的,我們在以后的項目中也將運用FloEFD.”——HEC公司建議機械設計師Ir. E. Schmit

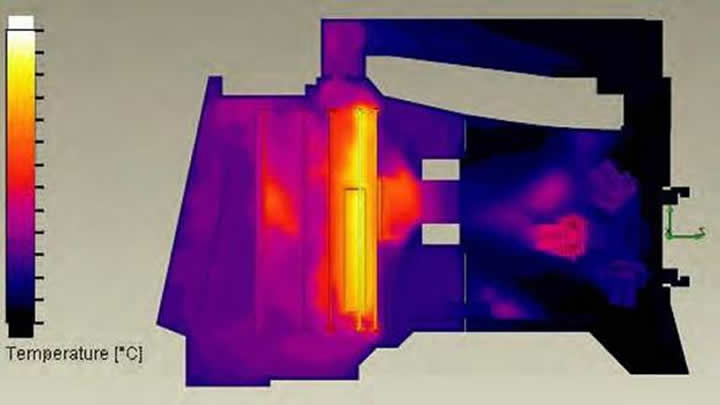

              仿真的溫度值(如圖1)和對攝像機的測試值基本一致,誤差小于10%. 攝像機內的全部氣流仿真值更接近測試值,誤差小于5%. Ir.E.Schmi使用基于通過風扇的壓差和氣流的概測法估計出了風扇產生的噪聲分貝等級,這些值也和FloEFD的仿真值是一致的。

              另外,使用FloEFD進行仿真,可得到包括每個通風孔的氣流分布,風扇周圍的壓差值,氣流速率和攝像機內氣流的方向和溫度值。這些難以從樣機獲取的數據值可用來預測新設計。 FloEFD在仿真模型中應用了5個設計迭代改進散熱方案,以得到最優設計方案。

                 Grass Valley公司在成功完成知識轉移項目后,FloEFD成為他們產品研發過程中不可缺少的一部分。
