液冷管包裹性對動力電池冷卻效果的影響

熱設計 2022-02-28

電動汽車用動力電池在正常工作時會因為鋰離子在電池內部的脫嵌和嵌入?電流在電池及電池組內的流動?電池正負極電位的偏差以及電池內各種微小的副反應等產生大量的熱量?由于電動汽車電池包結構比較緊湊,導致傳熱不暢,使得熱量堆積在電池包內部,如熱量不盡快散出,會使電池處在高溫環境中?當時間過長或溫度超過許用上限時,它會嚴重影響動力電池的壽命,甚至可能引起電池短路爆炸?因此,電動汽車電池?zé)峁芾硐到y(tǒng)的好壞直接關系到電池組的安全性能和充放電性能?

目前,對電池?zé)峁芾砑夹g(shù)的研究主要包括仿真分析和實驗研究,其中仿真分析主要以電池生熱模型為研究對象,通過建立動力電池生熱模型,分析探究電池模組發熱量?Jarrett等以冷卻液的壓降?平均溫度以及溫度均勻性作為目標參數,通過改變蛇形冷板流道的位置和寬度優化蛇形冷板?結果證明,單一流道設計可滿足壓降和平均溫度的要求,但均溫性并不理想?顏藝提出了一種冷卻液和電池直接接觸的液冷系統,并對不同的流道布置方式進行仿真分析?YANG等研究了液態金屬用于液冷系統的可行性,通過仿真及實驗對比發現,使用液態金屬時整體溫度更低?均溫性更好?循環泵消耗功率更低,適合在大功率放電和惡劣工況下使用?勞玉玲研究各參數對雙進雙出微通道液冷板性能的影響,發現增大冷卻液入口雷諾數?流道寬度對電池組溫度影響較小,而改變進出口位置可以改善電池模組的溫度均勻性?

為了更好地研究液冷管在動力電池中的應用,本文研究液冷系統中的液冷管,建立電池模組相關模型,通過計算流體動力學(CFD)仿真分析軟件進行仿真分析,研究液冷管包裹程度和包裹方式對電池冷卻性能的影響?

1液冷管結構設計

1.1液冷管結構建立

在動力電池的冷卻系統中,液冷管是一種高效率?低成本且無污染的冷卻部件?它通過熱傳導把電池充放電產生的熱量傳遞到冷板內壁面上,然后由冷卻介質通過對流換熱把熱量帶走,再流經整個冷卻系統將熱量釋放后回到液冷管,從而實現循環往復的工作?

由于研究重點是動力電池液冷管路對冷卻性能的影響,因此對單體電池模型進行簡化模擬計算,取消單體電池的正負極,直接用長90mm?寬18mm?高65mm的方形單體電池代替?電池模組由3塊方形鋰離子電池組成?液冷管采用較為常見的U形液冷管,材料為鋁?電池模組液冷結構如圖1所示,可見液冷管包裹住單體電池?

1.2包裹程度對比模型

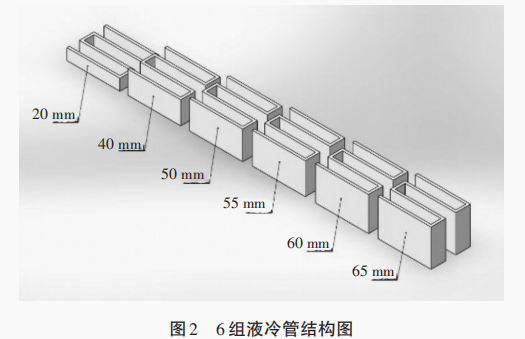

在原模型基礎上,為了節省材料,建立多組不同高度的液冷管模型,分別設置液冷管高度為20mm?40mm?50mm?55mm?60mm這5組液冷模型,與65mm(全包裹式)液冷模型進行仿真對比分析?6組液冷管結構如圖2所示,采用居中方式進行包裹?

1.3包裹方式對比結構模型

對于包裹方式研究,選用總高度為60mm和50mm的液冷管,分別將液冷管平均分為3段,間斷性地包裹在電池模組上,以研究包裹方式對動力電池溫度的影響?它的結構如圖3所示?

2分析模型及條件建立

2.1分析模型

電池模組網格劃分單元尺寸太大會導致網格平均質量過差,仿真結果數據不準確;單元尺寸太小導致軟件運行時間過長,影響計算效率?經過多次嘗試,將單元尺寸設置為1mm最合適,網格質量較好?液冷模型如圖4所示?

2.2邊界條件建立

液冷管中流體為常用的50%乙二醇水溶液?

為了更好地顯示效果,動力電池采用10C倍率放電,分別設置3塊方形單體電池,內熱源為49676.89W/m3,外界(空氣)與壁面對流換熱系數設定為10W/(m2·K)?冷凝管道材料設置為鋁,冷卻液入口流速設置為0.4m/s,入口溫度設置為20℃,環境溫度為25℃?

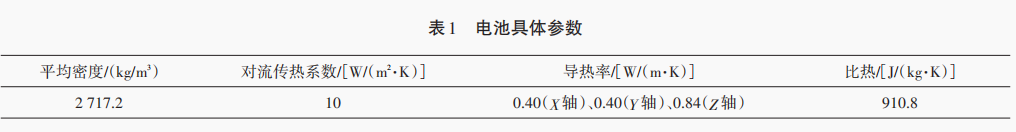

電池導熱系數如表1所示?

3仿真結果分析

3.1無液冷管和全包式液冷管電池模組對比分析

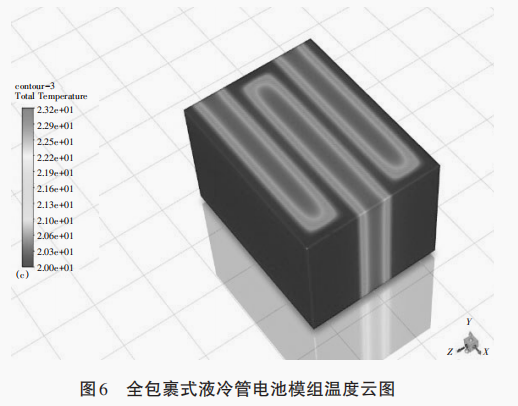

在動力電池10C倍率完全放電情況下,無液冷管和全包裹式液冷管電池模組的溫度云圖分別如圖5和圖6所示?

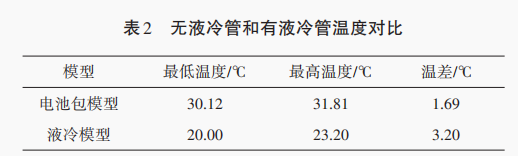

無液冷管和全包裹式液冷管的電池溫度對比分析結果,如表2所示?從兩組模型溫度數據對比結果可以看出,在沒有加裝液冷管的情況下,電池組的最低溫度為30.12℃,最高溫度為31.81℃,溫差為1.69℃?加裝全包裹式冷凝管后,電池組的最低溫度為20.00℃,最高溫度為23.20℃,溫差為3.20℃?兩種方式的最高溫度相差8.61℃,可見液冷管對電池模組冷卻效果比較明顯,但增大了電池溫差?

3.2液冷管包裹程度對電池模組溫度的影響

統計安裝高度分別為65mm?60mm?55mm?50mm?40mm?20mm?0mm這7組不同液冷管時電池模組的最高溫度和最低溫度?通過數據分析,繪制折線圖如圖6所示?

通過對圖6分析可以發現:當液冷管高度為60mm時,電池模組最高溫度為23.92℃,與65mm液冷管相比,電池模組最高溫度升高了0.71℃,溫差變化不大;當液冷管高度為55mm時,電池模組最高溫度為25.52℃,與65mm液冷管相比,電池模組最高溫度升高了2.32℃;當液冷管高度為50mm時,電池模組最高溫度為27.16℃,與65mm液冷管相比,電池模組最高溫度升高了3.95℃;當液冷管高度為40mm時,電池模組最高溫度為29.42℃,與65mm液冷管相比,電池模組最高溫度升高了6.21℃;當液冷管高度為20mm時,電池模組最高溫度為31.11℃,與65mm液冷管相比,電池模組最高溫度升高了7.90℃,電池模組最高溫度逐漸接近沒有液冷管包裹的電池模組最高溫度?

通過觀察折線圖還可以看出,隨著電池模組包裹程度的不斷增加,不同高度的液冷管對電池模組冷卻效果的影響越來越不明顯?60mm液冷效果和65mm(全包裹式)液冷效果相差甚微,不到1℃?因此,在達到冷卻效果的前提下,可以適當減少電池模組的包裹程度,即通過降低液冷管高度以達到降低電池模組質量?提高電池能量密度以及節省材料的目的?

3.3液冷管包裹方式對電池模組溫度的影響

為了使電池模組在達到冷卻效果后的溫度分布更加均勻,在液冷管包裹方式方面繼續進行探究?高度為60mm和50mm的液冷管在不同包裹方式(直接包裹和分段式包裹)下的電池模組溫度云圖,分別如圖7和圖8所示?

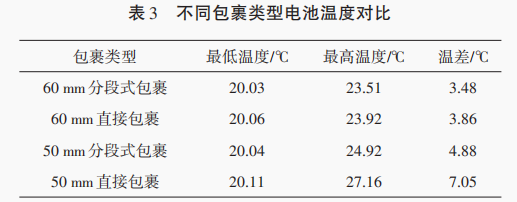

液冷管直接包裹和分段式包裹的電池溫度對比分析結果,如表3所示?通過對比分析可知:在相同包裹面積下,分段式包裹要比直接包裹方式好,60mm分段式包裹比直接包裹的電池最高溫度低0.41℃,電池模組高低溫溫差小0.38℃;50mm分段式包裹比直接包裹的電池最高溫度低2.24℃,電池模組高低溫溫差小2.17℃?
