要問筆記本市場目前最受歡迎的品類，輕薄本一定當仁不讓。畢竟人人都喜歡輕巧便攜，這順應了移動化的趨勢。但輕薄本雖好，卻因為體積和發熱問題，往往要在性能上做妥協。那么如何讓輕薄本維持高性能體驗?zāi)兀?/span>
有兩條路，一是等待芯片技術進步，二是改進散熱技術。其中前者并非一蹴而就，于是改進散熱就很關鍵了。
但問題是，輕薄本內部空間有限，在散熱上做創新，難度很大，所以一直以來也很少有廠商在輕薄本散熱上做文章。不過，在眾多 PC 廠商中，有一家很特別，硬是在輕薄本有限的空間里對散熱進行了卓有成效的創新，他就是作為 “后來者”的華為。
而在華為近日發布的華為 MateBook 13/14 2021 款和華為 MateBook X Pro 2021 款中，散熱系統又實現了進一步升級，讓人感嘆輕薄本散熱原來還有如此大的提升空間。
今天我們就來了解一下。
不可不知：筆記本散熱的基本原理

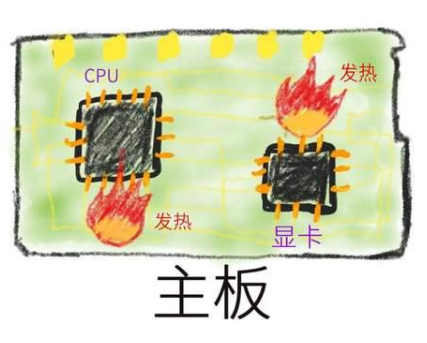

想了解華為 MateBook 系列新品在散熱方面的精髓，我們首先要對輕薄本散熱的原理做一個大概的了解。筆記本工作的時候，發熱大戶 CPU 和顯卡貢獻了主要熱量。所謂散熱，就是想辦法將他們散發的熱量收集起來，然后統一 “排出體外”。
具體怎么做呢？有主動散熱和被動散熱兩種方式。
主動散熱，就是在是收集熱、排熱的時候，借助 “外部力量”來提高散熱效率。在輕薄本上，主要是風冷散熱。風冷散熱的道理也很簡單。就是當主板上 CPU、顯卡等器件發熱時，利用熱管把熱量收集起來，然后傳導至另一端的鰭片。
鰭片一般位于筆記本出風口，它就像家里的暖氣片，可以起到很好的散熱作用。熱量到這里就會被散開。此時，筆記本里面的風扇，通過吸進外面的冷風，沿著設計好的風路，對著鰭片一頓吹，把散開的熱量吹出筆記本體外，這就完成了主動散熱的過程。
被動散熱就更好理解了。它的意思就是不需要 “外力”輔助，而是用導熱性能較好的材料直接接觸 CPU、顯卡等器件，通過自身良好的導熱性將熱量傳導至筆記本 “體外”。上面就是筆記本主動散熱、被動散熱的基本原理。道理看似簡單，但實際操作卻復雜很多，例如熱管怎么布局，風路怎么設計等，都很麻煩。特別是在輕薄本有限的內部空間里，想要在具體環節上做優化創新，十分困難。這就更讓人好奇，華為這次華為 MateBook 系列新品的創新是如何做到的？
輕松看懂：華為 MateBook 系列新品散熱黑科技的 “3+1”板斧
華為本次推出的新品包括華為 MateBook 13/14 2021 款以及華為 MateBook X Pro 2021 款兩個產品系列，具體的散熱方案又有差異，所以我們分開來講。
1、華為 MateBook 13/14 2021 款：鯊魚鰭雙風扇 + 雙熱管技術
首先是華為 MateBook 13/14 2021 款，它們采用的是第三代鯊魚鰭雙風扇 + 雙熱管散熱技術。
這個技術厲害在哪里呢？可以將它總結為 “三板斧”。
第一板斧：縮小主板，上雙風扇，騰出空間，讓風更快、更大、更冷。
因為本次華為 MateBook 13/142021 款采用了全新 11 代英特爾 酷睿處理器和 MX450 獨顯的配置（也有集顯版本），性能的升級也會帶來更大的功耗，因此采用鯊魚鰭雙風扇 + 雙熱管的散熱配置是勢在必行。更重要的是，11 代英特爾 酷睿處理器和 MX450 獨顯這兩個發熱大戶，對雙風扇和雙熱管的架構提出了新的要求（上代華為 MateBook 數字系列銳龍版也有雙風扇 + 雙熱管架構，但沒有獨顯）。
首先，雙風扇需要更大的空間，同時獨顯加入后，雙熱管的排布不得不做調整改進，也需要更大空間。筆記本內部寸土寸金，這些空間哪里來呢？
華為給出的答案是：主板小型化。
在這兩款新品中，華為將手機端的主板小型化技術用到了 PC 上，從主板到元器件，都做了小型化定制適配。然后，華為通過高密布局、布線來打破常規主板的設計約束，重新布局了主板架構，最終把主板尺寸大大縮小。主板尺寸縮小，就可以為全新的鯊魚鰭雙風扇和雙熱管帶來更大的空間。接著再看全新的雙熱管和雙風扇本身。熱管在 “第二板斧”我們會詳細說，這里先說雙風扇的改進。這次兩款筆記本都搭載了第三代鯊魚鰭高密度雙風扇，這一代雙風扇保持了 0.2mm 超薄 S 形扇葉，有超過 79 片葉片，而且用上了直徑 20mm 的大馬達，無論是氣流速度還是風流量，都顯著增加。
這種雙風扇的設計還讓筆記本進風距離較單風扇縮短 40%，進而讓華為 MateBook 13/14 2021 款的系統入風溫度降低了 10%。
一句話，風速大了，風量大了，風更冷了，散熱效果肯定更好。
而且這兩款新品的雙風扇還有一個特點，就是呈對稱式翼型排布，而不是像很多筆記本一樣倆風扇在一邊。對稱式雙風扇可以讓筆記本整體的散熱更均勻，使用起來體感更好。
第二板斧：優化雙熱管布局，提高散熱效率。
這次華為 MateBook 13/14 2021 款同時搭配了 6mm+8mm 的大直徑雙熱管，組成了 “翼形”均熱設計。
一般來說，熱管越粗，散熱性能越好，6mm+8mm 的雙熱管，在輕薄本中已經是相當高的配置了。接著是對稱式 “翼型”的熱管布局。這種布局的調整讓雙熱管能夠?qū)?11 代英特爾 酷睿處理器和獨顯都進行覆蓋，從而滿足全新的散熱需求。在產品設計階段，單是優化熱管彎折的角度，華為就花了大量精力做計算和方針驗證測試。
其二，“翼型”的熱管布局，有效增大了熱量傳導的面積，進而提升了散熱效率（面積越大，散熱越好）。
同時，“翼型”熱管布局也能讓筆記本的降溫更均衡，像過去筆記本鍵盤 WASD 區域特別熱的情況就就可以得到顯著的改善。再加上同樣對稱式的雙風扇，華為 MateBook 13/14 2021 款即便在高能模式下，鍵盤區域、掌托區域的溫度差異不會特別明顯，使用體感會很出色。前面這兩大舉措，把散熱系統中熱量從被收集到被排出的整個流程都實現了優化。但對于散熱來說還有個不能忽視的問題，就是噪音。
于是有了第三板斧：嚴控散熱噪音。
筆記本散熱時噪音大的原因有很多，比如風扇轉速過高、轉速切換粗暴、風路不暢、雙風扇共振不對等等，每個因素都要考慮，非常麻煩。
而華為沒有 “將就”，他們投入了大量研發資源來解決噪音問題，從進風口的大小、天地柱的位置到雙風扇的轉速共振都經過仔細研究與組合，組合后還需不斷測試聲音頻譜，不斷調整扇葉葉形弧度……
其中有三個重要的創新舉措。其一是通過智能濾波技術，采用更加平緩的弦波方式來切換風扇轉速。
其二是在筆記本容易發熱的關鍵部件旁布置 7 顆溫度傳感器，實時監控筆記本整機溫度，調節風扇噪音。
其三是控制 “異音突出比”，這是衡量異響的重要參數，華為將這個指標控制在 5 分貝之內，這樣風扇高速轉動，也不會聽到過去口哨般的嘯叫聲或類似的尖銳噪音。
總之，通過種種努力，華為 MateBook 13/14 2021 款的日常使用噪音穩定在 25dB 內，從而讓用戶盡享靜謐，專注工作。
2、華為 MateBook X Pro 2021 款：風冷超薄 VC 散熱
上面是華為 MateBook 13/14 2021 款改進散熱體系的 “三板斧”，這讓數字系列新品散熱效率提升 50%。
而這次華為推出的還有旗艦系列華為 MateBook X Pro 2021 款，它身上，也凝聚著華為在散熱技術上的創新。我們知道，華為 MateBook X Pro 2021 款機身相比數字系列更輕薄，因而其散熱的挑戰也更大。而華為硬是在鯊魚鰭雙風扇的基礎上更進一步，給出了雙風扇風冷超薄 VC 散熱的方案，堪稱華為 MateBook 在散熱上的第四板斧！鯊魚鰭風冷超薄 VC 散熱，顧名思義，就是鯊魚鰭雙風扇 + 超薄 VC。鯊魚鰭雙風扇我們前文已經介紹過，超薄 VC，指的是超薄 VC 均熱板（Vapor Chamber）。
VC 均熱板是被動散熱中經常使用的材料，擁有強大的導熱性能。其導熱原理和熱管相似又有不同，大體還是基于熱交換原理。
相比熱管，VC 均熱板冷凝效率更高，熱量傳導面積更大更均勻，而且相比熱管可以做得更薄，當然，成本也更高，一般是用在手機等體積更小，更為精密的結構中，華為將其使用到筆記本上也能看出其升級散熱的信心和誠意。由于華為 MateBook X Pro 2021 款機身超薄，內部空間太小，華為用超薄 VC 均熱板替換了熱管，帶來更好的散熱效率和均衡性。同時，還在華為 MateBook X Pro 狹窄的機身里塞進了兩個鯊魚鰭散熱風扇，用雙風扇帶走均熱板表面的溫度。某種意義上說，這相當于一種主動散熱和被動散熱結合的創新。這種創新，也讓華為 MateBook X Pro 2021 款的散熱效果更上一層樓。
上面就是華為 MateBook 數字系列和旗艦系列鯊魚鰭散熱黑科技的 “3+1 板斧”。
看起來是 “3+1 板斧”，但背后包含了很多技術細節的改進和創新，從熱量的收集、傳導、排出到噪音的控制，每一處都經過華為細致的修繕和改進，最終才形成了良好的散熱體驗。可見華為在行業內做到了極致散熱方案。
總結：專注與極致，才能成就優質的散熱體驗
華為能做到這樣極致的散熱方案，是技術不斷積累的結果。
2017 年，華為首次推出了鯊魚鰭風扇，這種風扇采用鯊魚鰭仿生科技學設計，能有效減少阻力，讓風量提升 22%，大幅改善散熱效果。
2018 年，鯊魚鰭風扇進入第二代，華為進行了尺寸優化、風扇入風 C 環技術、弦變扇葉設計等一系列技術手段，讓風扇系統風量較上一代提升 25%。
如今華為 MateBook 系列 2021 款新品采用的是第三代鯊魚鰭風扇，在對氣流的控制、帶來的風速、流量等方面又有顯著提升，其風扇的整體能力已經愈發趨于完善。
更重要的是，在鯊魚鰭雙風扇背后，華為是著眼于輕薄本整個散熱體系架構來進行優化創新的，不遺漏任何一處細節，目的就是對筆記本散熱進行系統化、全方位的改善。
只有這樣，才能在筆記本性能不斷抬高的同時，仍能為消費者帶來全面舒適的散熱體驗。反過來說，消費者需要的優質散熱體驗，只有在對熱管彎折度的反復測試、在對扇葉弧度的反復微調、在對噪聲音頻的反復驗證中產生。
而華為在散熱這件事上，既有體系化的把控，又有對細節的專注和追求極致，正是這種精益求精的品質，決定了他們能將華為 MateBook 系列新品的散熱體驗打磨到完善?！皩?strong>注”和 “極致”，這也是一款產品、一個品牌能陪伴用戶更久的決定性因素。
