相機也玩液冷散熱？佳能申請磁性液冷系統專利

熱設計 2022-11-27

來源：泡泡網

佳能EOS R5在兩年前發布，超高像素、強勁的自動對焦表現和8K30p視頻規格的人留下深刻的印象，不過隨之而來就受到視頻過熱問題所困擾，讓高規格的視頻拍攝有所限制。后來佳能也通過固件更新改良過熱停機情況，至于網友還針對EOS R5推出不少改機方案，拆機更換散熱貼、玩水冷，甚至是較普遍加風扇作氣冷式散熱。佳能似乎也深明改善散熱問題對日后相機／專業攝錄機發展很重要，日前在美國申請專利，利用在相機內部的液冷裝置，解決針對視頻而設計的微單相機在長時間操作時出現的過熱問題。

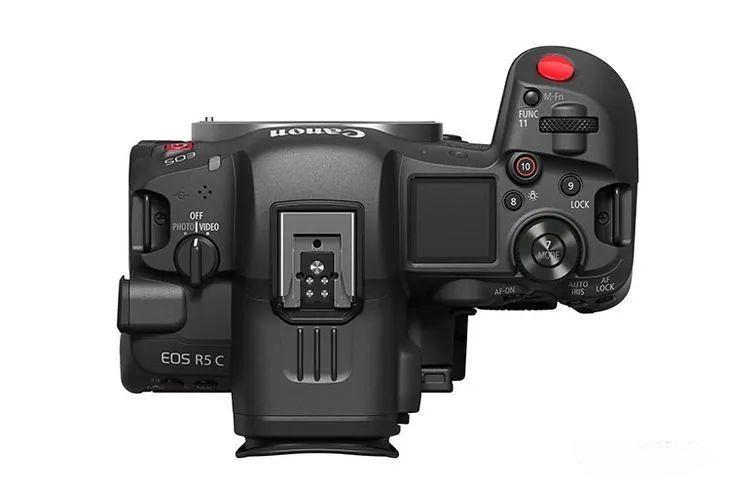

越來越多相機加入強勁的視頻功能，要做到保持高分辨率之余，又可以無間斷長時間攝錄，高效的散熱系統是很重要一環。

專利提到這個散熱系統結合磁力和地心吸力使液冷裝置內含有磁性的液體可以在導管內順暢地流動，將熱力由感光元件部分帶到機身內較為涼快的地區。佳能表示，散熱導管可以分為四個區域：Zone 1利用磁性液體將感光元件的熱力帶走；Zone 2利用導管將磁性液體引入冷卻元件；Zone 3為冷卻元件；Zone 4將已冷卻的磁性液體經導管從重流入發熱區域。由于這類的液冷系統需要一些空間才能正常運作，從佳能遞交的圖片可以看到相機卡口至手柄之間的距離可能較一般相機的長，可以容納散熱導管，至于系統的冷卻部分可能被設置在相機手柄內部。

雖然以磁性液體作冷卻液用在相機身上會是一個新嘗試，但是若冷卻區域設置在手柄內部的話，可能又會衍生另一些問題：就是一般相機的手柄部分都是用來容納電池，而電池在操作期間又會發熱，變相影響冷卻系統效果。當然，如果這套系統用于旗艦機種或沒有問題，因?yàn)楹芏嗥炫灆C(jī)采用一體化式設計，電池會以橫向方式進出相機底部的電池倉。
