熱試驗的常用測試方法介紹
熱試驗”也就是我們所說的“溫升試驗”。試驗的目的在于得到電機繞組、集電環、換向器、軸承等發熱部件在規定的工作條件下運行并達到熱穩定時的溫度或溫升值。考核被試電機所用絕緣材料、生產工藝與電機正常工作及設計壽命匹配關系。熱試驗值還是計算電機定、轉子繞組銅損耗、求取效率的必要參數。

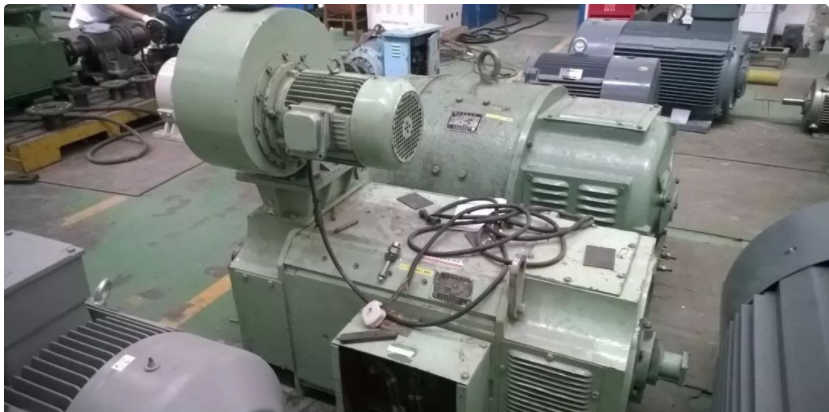

按照試驗時是否加負載區分，有直接負載法和間接負載法兩種，為了保證電機試驗與使用的一致性，應盡可能采用直接負載法。負載設備可根據具體情況選用，也可采用實際的負載，即該電機在實際應用時所帶的負載。但許多情況下只能采用間接測量計算的方式，Ms.參今天就與大家介紹幾種常見的測量方法。
通過溫升或溫度的常用測量方法
試驗時，對電機不同部件的溫度應采用不同的測量方法和測量儀器設備，常用的方法有：溫度計法、電阻法、疊加法、埋置檢溫元件法和紅外測溫法等。
● 埋置測溫元件法
埋置測溫元件法簡稱為ETD法，是用埋入電機內部的測溫元件（電阻檢溫計、熱電偶、熱敏電阻或半導體校溫計等）作為溫度傳感元件，將所得溫度信號通過導線傳到外接的配套儀表，從而顯示出被測元件溫度的一種測溫方法。所測溫度是測量點的局部溫度值。
在實際檢測過程中，測得的溫度與測溫元件放置的位置直接相關，各電機生產廠家應針對不同的電機結構，通過大量的測量數據積累確定合適的放置位置，以能客觀反映電機的熱性能。
● 紅外測溫法
紅外測溫法較適用于電機表面（如電機外殼和可外露的電機內部元件（如集電環、換向器等）溫度的測量。所用設備為“紅外線測溫儀”，在實際使用過程可能發現，紅外線測溫儀所測溫度也只是局部溫度，而且與測量的距離、角度、零部件顏色等有直接關系，所測數據也只是一種不太精準的定性數據。
● 溫度計法
將溫度計的測溫元件直接貼附在被測元件上獲得其溫度，所測溫度是測量點的局部溫度值。所用溫度計有水銀或酒精等膨脹式溫度計、半導體溫度計、非埋置式的熱電偶或電阻溫度計等。在實際試驗過程中，水銀溫度計的運用要相對普遍一些。
特別要強調，水銀溫度計不適宜在電機內部，因為有較強的交變磁場，它通過溫度計里的水銀時，會在其中產生感應電流，而使水銀發熱，造成附加示值上升誤差。
● 電阻法
該方法一種間接測溫法，電阻法特別適用于不能直接采用溫度計測量的發熱元件的溫度測量。該測量方法是運用金屬導體在一定的溫度范圍內，其電阻值與溫度之間存在的數學關系原理，通過測量導體電阻值的變化情況來計算其溫度變化方法。
電機電阻變化是指其熱態電阻值與冷態時電阻值的差值，而熱態時的電阻值是在電機溫升穩定斷能停轉后測得。
因所測電阻值為整個導體的平均值，所以由此計算的導體溫度也是整個導體溫度的平均值。
● 疊加法
該方法是在不中斷交變負載電流的情況下，在負載電流疊加一微弱直流電流，測量繞組直流電阻隨溫度發生的變化。
從檢測原理看，疊加法實際上也是電阻法，只是它是在電機通電運行的工作狀態下直接測量電機繞組的電阻值，通常稱為“帶電測量（電阻）法”。
與電阻法相比，從理論上來講，其測量值應是電機實際運行狀態時的數值，所以要比上述電阻法更準確，在國家標準中為優先推薦的方法，但所用測量設備及其接線和操作要復雜。
