發汗冷卻手機殼的冷卻原理和實際應用

熱設計網 2022-03-03

受限于空間，手機產品的散熱已經成為瓶頸因素。近日，OPPO聯合武漢大學，在Find X5發布會上，同步揭秘了一款內置Glacier Mat的手機殼。

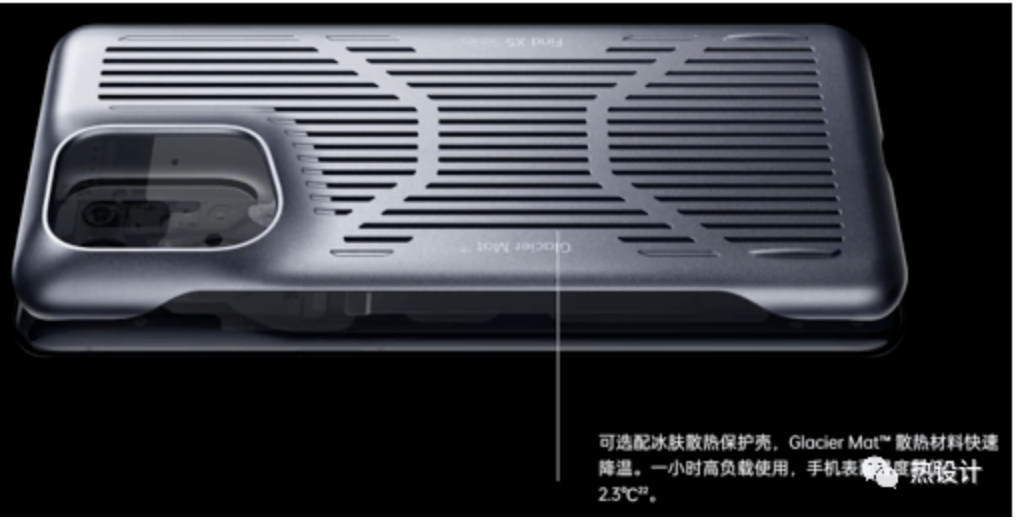

圖1 手機殼外觀[選自O(shè)PPO Find X5發布會

對此手機殼的散熱效果，官方的描述是一小時高負載使用，表面溫度降低2.3℃。對于手機這類產品，這個溫度降幅是非?？捎^的。在手機內部放置大面積的VC或石墨烯膜，大約也就是這個效果。在當前內部空間限制下，這已經不是成本的問題，而是根本沒有空間承載這些材料。

產品的效果，網上也有詳細的評測，如下圖：

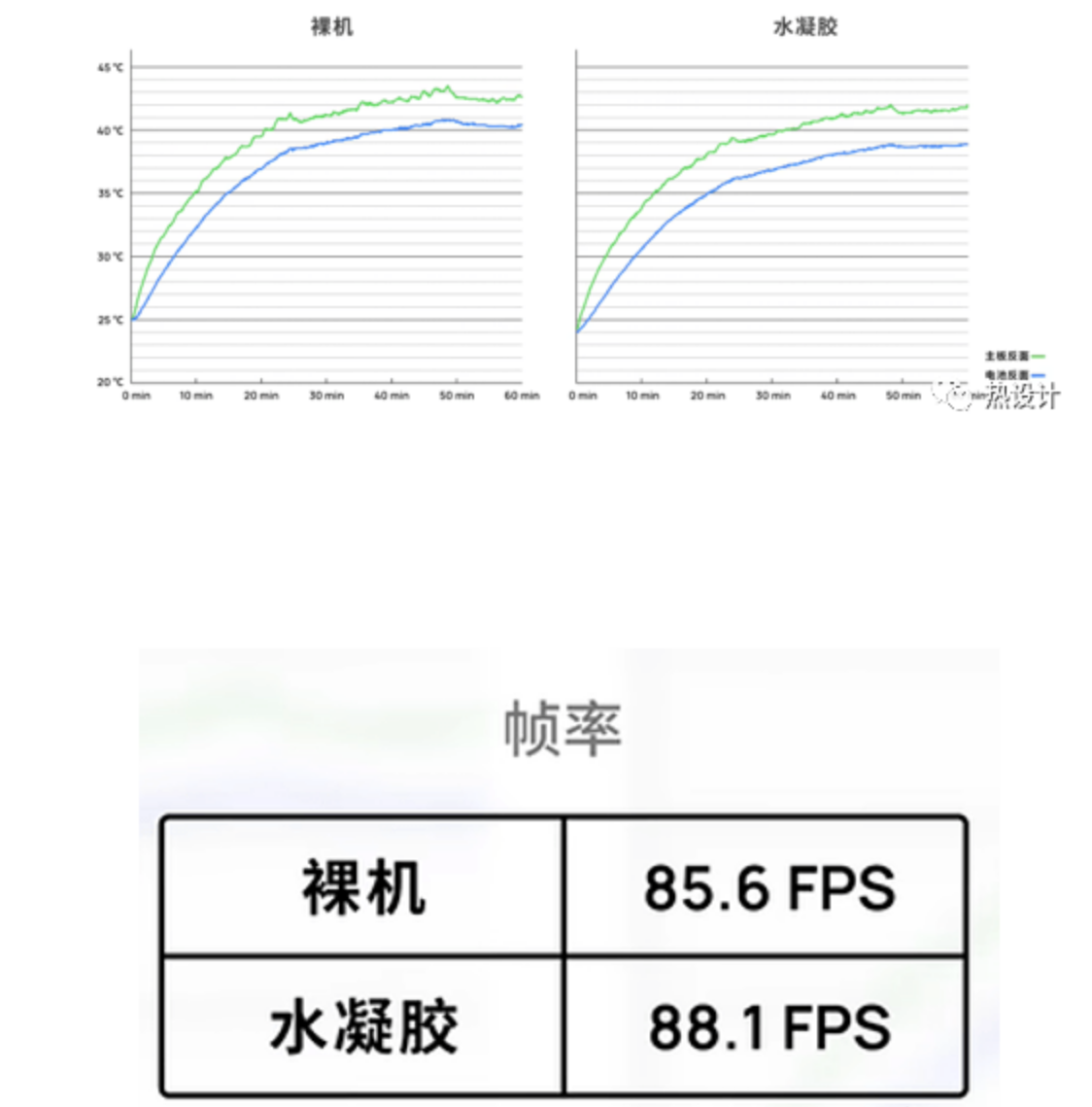

圖2 裸機和配置手機殼效果對比圖[選自B站-先看評測-]

網上的評測和OPPO的發布會都解釋到，此手機殼能夠有效延緩溫升的原理是通過內置的水凝膠內水的蒸發和吸收完成熱量的吸收和釋放。

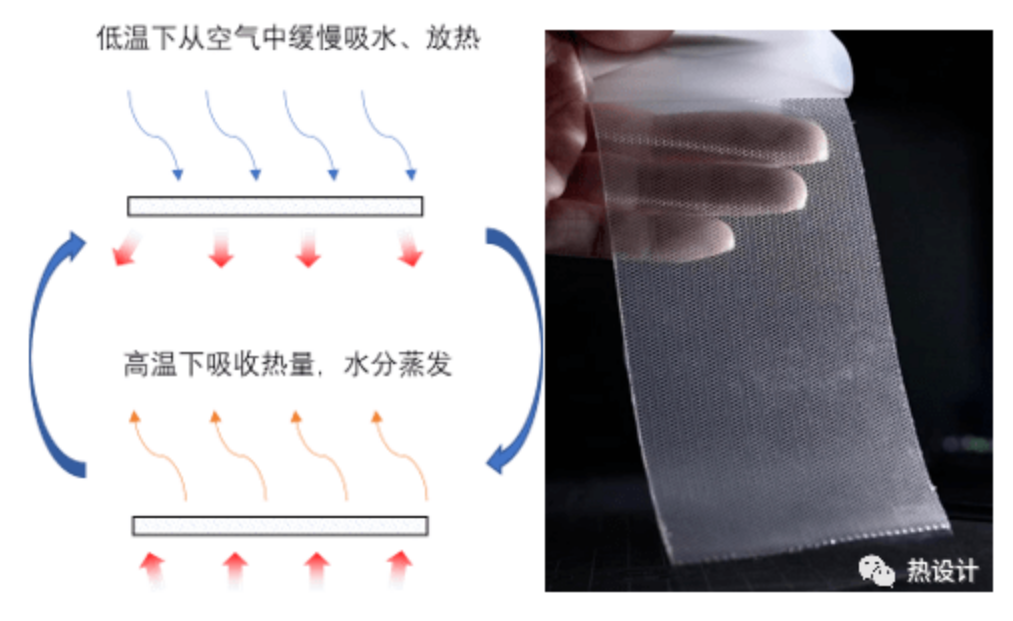

圖3 水凝膠冷卻工作原理示意圖

水凝膠表面有粘性，機械強度也比較差，外部的灰塵、水汽、機械力等容易對其產生損傷，因此需要介質保護?？紤]到裝配到手機底部，保護介質需要滿足外觀良好、有較好的導熱性能，以及良好的柔性確保與發熱面的緊密接觸，降低接觸熱阻。先前用于手機散熱背夾的高強度導熱墊片是理想的保護介質之一。另外，水凝膠保護材料的另外一面需要有足夠好的防水透氣性，確保水蒸氣的進出，同時保護水凝膠免受外部液體的污染。

圖4 手機殼水凝膠材料拆解圖[選自B站-先看評測-

據悉，熱設計網會員企業東莞市鴻藝電子有限公司參與了此高強度硅膠片的研發，并開發了將水凝膠膜與墊片復合的整套工藝。有興趣了解的讀者，可通過熱設計網聯絡對接。

水凝膠可通過重復吸水、釋水完成溫度的控制，借助水的極高的潛熱，可以有效長時間降低溫度變化速率。通過將其與高強度導熱硅膠片以及防水透氣膜復合，做成儲熱復合材料，貼附于產品外殼或內部夾層中，能夠有效緩解溫升，可能成為手機、VR等短期高功耗工作產品的理想材料。
