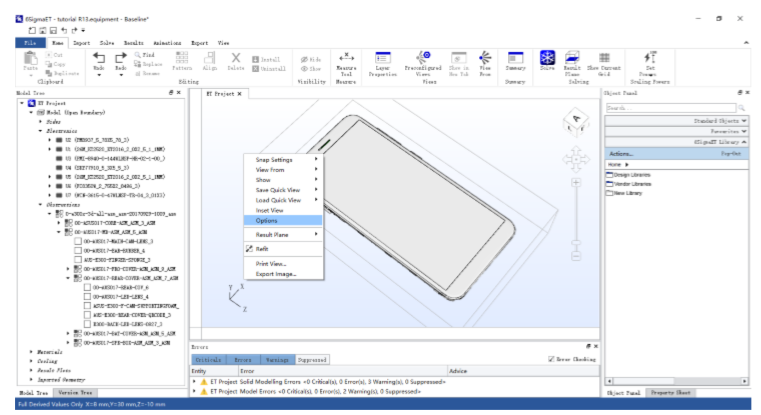

六. 全局網格設定
在結構樹中選中 Solution Control，其屬性表里會出現很多選項，在后面的 案例中會有某個選項的應用。在這里先介紹一下 Grid 也就是全局網格的一般設 定，此區域我們劃分為下面 10 個部分
Grid Type
即網格種類，有 Structured（結構的）和 Unstructured（非結構的）兩種， 默認的為 Unstructured。建議不要使用 Structured 網格，這是在非常低的版本中 使用的網格，生成網格數量大，在 13 以后的版本中將會被淘汰。求解器已專門 針對 Unstructured 優化，效率更高，建議使用。
2. Limit Refinement Ratio
此選項默認是勾選的，建議不要取消。含義為粗細網格過渡比，默認值為 2， 即一個較粗的網格某個面相鄰的細網格不超過 22個，也就是 4 個。如果不勾選 此選項或使用較大的值可能會帶來收斂問題。
3. Grid Plane Display
網格切面位置。由于軟件使用的是非結構網格，求解域中每個地方的網格都不一樣，所以要查看某個位置的網格必須將切面調整到該位置。三個數值分別 是垂直于 XYZ 三個坐標軸的網格切面的位置，可以在此輸入或者直接在視圖區 用鼠標拖拽切面。
4. Grid Rules Definition File
不同尺度模型的網格規則。芯片內部詳細熱分析可使用 Package Grid.csv， 芯片、散熱器、PCB 至機箱等級使用默認的 GridRules.csv，方艙等幾米以上的尺 度可使用 Big Models.csv。不同的網格規則背景網格大小不一樣，使不同尺度的 模型網格數量總能在合理的水平。大多數模型使用默認值即可
5. Limit Maximum Cell Size
是否限定求解域中網格最大值，默認是不勾選的。當選擇此選項時，可以 限制求解域中 XYZ 三個軸向的網格不要超過某個值。當模型中沒有出現特別大 的網格時，一般不用開啟此選項
6. Cell Count Target
目標網格數，要根據自己電腦的配置來設置，默認值為 1000 萬，軟件會以 此數值為目標來嘗試著生成約等于此值的網格數。1G 內存大約能計算 100 萬網 格，因此，8G、16G、32G 的電腦可以分別設定為 800 萬、1600 萬、3200 萬。內存更大的電腦可以設置的更大，不可將此數值設置的太小，否則會丟失較多的 網格，損害計算精度。
7. Minimum Gap Size

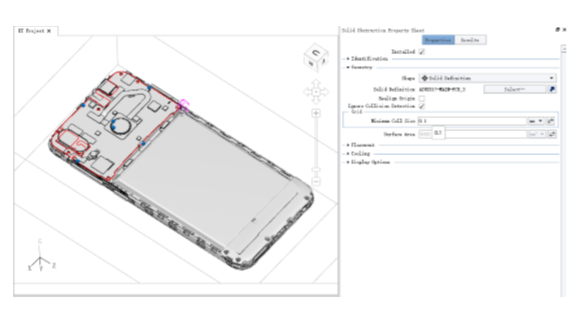

最小間隙值，當間隙小于多少時生成網格將忽略此間隙。實際上觸發條件比較苛刻，更改此值沒多大意義，可以忽略此選項的作用。注意這并不是網格捕 捉的最小精度，下圖中導入體的屬性表里 Minimum Cell Size 才是其網格精度。
8. Conduction Gridding、Advanced Grid Controls、Use Inflation
這三個選項默認是勾選的，建議不要更改。第一個能保證導入體網格精度值起作用，第二個允許用戶手動加密某個物體的網格，第三個可以針對智能化物 件如 PCB、芯片、散熱器等優化網格。
9. Apply Smoothing
光順網格功能，默認為關閉狀態，當模型中出現質量比較差的網格時可以 限定 Aspect Ratio 和 Expansion Ratio 兩個值。如果開啟，建議不要使用 10 以下 的數值，那樣會造成網格數量急劇增加。
10. Grid Summary
網格質量統計區。可以顯示生成的最大、最小網格及相應的坐標，當 Maximum Aspect Ratio 和 Maximum Expansion Ratio 兩個值較大，比如在 100 以 上時，表明出現了質量較差的網格，可以使用 Smoothing 功能限定一下
七. 求解域
求解域即一個假想的位于要計算的物體的周圍的一個立方體區域，它有 6個面，空氣可以自由進出。一般建議先用模板功能建立求解域，在求解域內部再 建立機箱或再下一級的物體，而不是直接把機箱作為求解域。

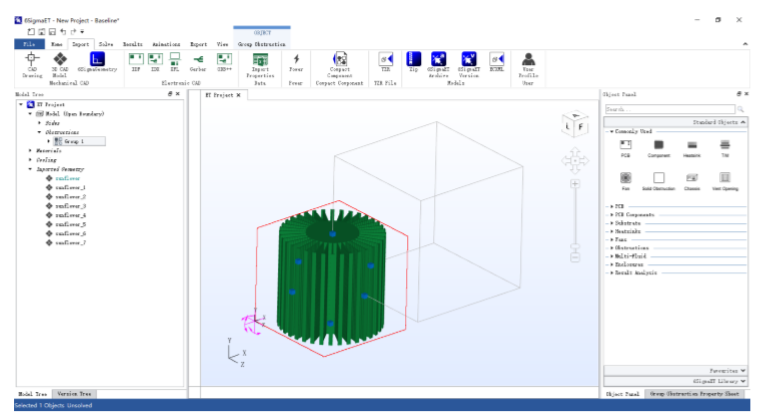

求解域的大小要把所有物體包含在內，當有物體在求解域的外部時，要將其移動到求解域內部。自然對流時，可以將求解域的豎直方向適當?shù)募哟笠恍?/span>
當直接點擊新建按鈕時，軟件會創建一個機殼并把它當作求解域，機殼的六個面都是實體壁面，空氣無法穿透。所以不建議直接點擊新建按鈕，而是用前 面的模板的方式建模。把機殼的六個面 Uninstall（卸載），空氣才可以流過，效 果和用模板建模一樣，只不過需要手動再調整流態和輻射選項
（未完待續）
