Power_Tester_產品冊

admin 2020-07-30

一、關于MicReD

MicReD于1997在匈牙利布達佩斯成立，2008被Mentor Graphics收購，并入到MAD事業部；Mentor是電子設計自動化技術的領導產商，它提供完整的軟件和硬件設計解決方案，讓

客戶能在短時間內，以最低的成本，在市場上推出功能強大的電子產品。當今電路板與半導體元件變得更加復雜，并隨著深亞微米工藝技術在系統單芯片設計深入應用，要把一個具有

創意的想法轉換成市場上的產品，其中的困難度已大幅增加；為此Mentor提供了技術創新的產品與完整解決方案，讓工程師得以克服他們所面臨的設計挑戰。

2016年底Mentor Graphis被Siemens收購，MAD事業部并入到Simcenter產品線。西門子工業軟件近年來持續收購擴充新的產品線，形成多學科，多領域，多部門，多視角，圍繞“工

業4.0”及“數字化雙胞胎”的全線解決方案。Siemens Simcenter整合了Mentor的電子散熱仿真和測試，流體仿真等解決方案。

二、關于貝思科爾

深圳市貝思科爾軟件技術有限公司（以下簡稱“貝思科爾”），公司是中國CAEV&V(雙V模型)工程倡導者，是國內專注工程CAE軟硬件銷售、CAE應用流程開發、工程咨詢服務及仿真體系建設服務的專業機構，并獲高新企業資質。公司在結構振動控制、電子產品熱管理、電磁兼容防護、噪聲控制四大領域具備豐富的經驗。結合國外高端客戶的實踐經驗，并在超過15年的研發活動實踐中不斷探索和總結，在國內率先推出了“基于不確定性消除”的仿真應用開發技術，以及“基于能量認知”的仿真及測試測量綜合應用技術。

多年的應用實踐證明，全面采用貝思科爾公司的仿真應用工程理念和實施方法，可顯著加快企業應用仿真技術的效率和質量，提高企業數字化研發水平，加快推進產品的研發效率

提升、產品品質目標達成以及成本優化。

自2011年成立以來，貝思科爾與國內眾多領先企業，包括華為、中興、格力、美的、海爾、中廣核、展訊、新華三、OPPO、小米、中車等，造就了數以百計的成功合作典范。

三、Power tester產品概述

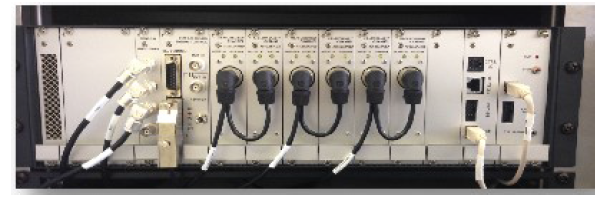

? Power Tester 功率循環實驗測試設備是在T3Ster 瞬態熱測試系統上發展而來的，T3Ster 系統是一個智能化的瞬態熱測試系統，它由硬件和軟件組成，專業的測量半導體器件的熱學屬性；T3Ster 系統是一個計算機控制的設備，它與PC一起使用，可以對瞬態熱測試進行控制，并通過T3Ster-Master 軟件對瞬態熱測試的結果進行評估和分析。設備能夠?qū)Ρ粶y的半導體器件施加預先設置的加熱功率，并記錄半導體器件在這個加熱功率下的復雜的熱學反應。通過T3Ster-Master 軟件擁有對測試后的原始數據，也就是溫度隨時間的瞬態變化曲線，進行分析和處理的能力，從而將熱流路徑上各層材料的熱阻和熱容的特性，包括半導體器件封裝內部的Die Chip、Die Attach、Lead Frame、Insulator、底殼金屬散熱器和封裝外部的導熱硅脂和熱沉的熱阻和熱容的特性，通過結構函數非常詳細的呈現出來。Power Tester帶兩套軟件，一套是Power Tester后處理軟件，一套是T3Ster Master軟件。Power Tester設備分析和處理的結果可以進一步與半導體器件的仿真結果相比較，對仿真模型進行修正，從而提高設計能力。

?Power Tester首次同時集成了自動功率循環、熱測試以及結構函數分析功能，客戶只需要一個平臺就能夠在線器件進行熱測試及可靠性研究（一機兩用：一種設備兩種用途，提高設備性價比）。
