四、ICEPAK軟件技術特征
1）產品性能
A、網格生成方法（結構化網格、非結構化網格、不連續化網格、混合網格）
     Fluent公司的Icepak軟件提供了自動化的網格生成器，其中包括非結構化的連續網格和不連續網格，結構化的連續網格和不連續網格，以及四面體網格。這些功能強大的網格技術能夠幫助用戶解決各種復雜問題。

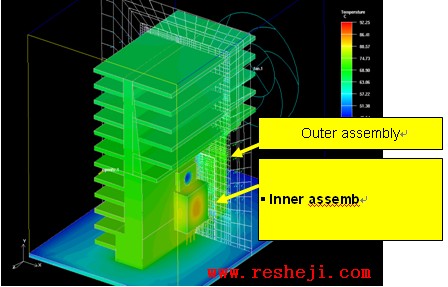

另外，Icepak的非連續網格可以無限制嵌入。下圖是兩層嵌入網格的模型。





B、對網格質量的評價、建議工具
Icepak的網格生成是完全自動化的，而且還具有網格檢查功能。即在網格生成之后自動計算出網格的長細比、扭曲率、體積等參數，而且還能在界面上顯示出較差網格的位置，以便用戶做進一步的改進。
