ANSYS Icepak提供了電子熱管理分析所需的強大技術

一款含有272個引腳的球狀矩陣排列封裝基板上的溫度云 圖 。封 裝 數 據 由 M C M 文 件 讀 入

     “Icepak是一款可以快速、準確和可靠地對我們的產品進行熱管理設計與分析的工具。

        高性能電子冷卻模擬技術很好地解決了快速發展的電子行業中的技術難題

       今天，電子設備的體積變得越來越小，而功率卻不斷增大；這種變化激起了行業對卓越熱設計的渴求。過熱元器件降低了產品的可靠性，導致必須花費大量的資金進行重新設計。為了確保IC封裝、PCB板和整個電子系統可以獲得足夠的冷卻，工程師可以使用ANSYS Icepak在生產硬件設備前驗證他們的熱設計。

       Icepak將先進的求解器技術與健壯、自動化的網格技術糅合在一起，使得工程師可以快速地執行電子設備的傳熱與流動分析——包括計算機，通訊設備，半導體設備，也包括航天、汽車和消費電子產品。

電子系統快速熱仿真

       在更短的時間內開發更好的產品需要研發體系具備快速的熱仿真能力。基于Icepak內置的Smart  Object與豐富的標準電子器件庫，Icepak流程化的用戶界面可以幫助用戶快速生成和模擬電子冷卻模型。用戶可以簡單地將Smart    Object（例如機箱、風扇、封裝、PCB和熱沉等）拖入用戶界面，快速生成和模擬各種不同應用場景下完整的電子系統。

PCB的精確分析

       高溫同樣不利于PCB板的工作。因此，工程師們迫切地希望分析PCB設計的熱表現。借助于Icepak，用戶可以從各種EDA工具中直接輸入PCB板布局，直接對其進行熱仿真。板子的尺寸，器件布局信息，布線和過孔信息等都可以直接導入熱仿真項目。模擬中可以充分考慮不同的冷卻場景，如單個或框架式安裝的多個PCB板，不同的器件功耗，精確計量布線分布對導熱的影響。最終，用戶可以獲得高可信度的PCB溫度和器件結溫。

     “Icepak的結果使我們相信：   同樣的模擬方法可以應用到整個產品系列中，這個過程減少了原型機制造和試驗測試的次數，縮短了30%到40%的產品開發時間”

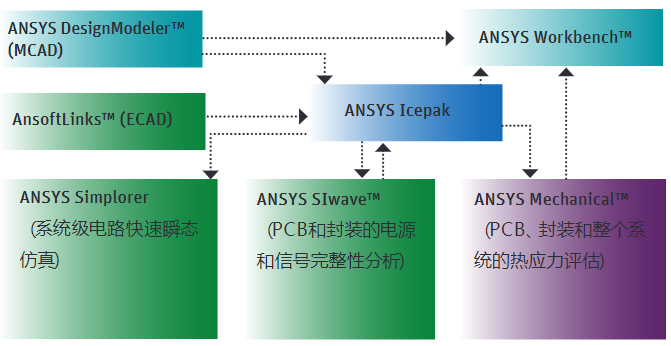

         ANSYS Icepak是ANSYS CFD產品系列中的一個產品。它可以針對電子設計實現電、熱和結構應力間的多物理耦合分析。Icepak集成在ANSYS  Workbench環境中，可實現與MCAD的耦合，與ANSYS  Mechanical進行熱-應力分析，并通過ANSYS  CFD-Post進行高級后處理。

太陽輻射下風扇冷卻的航空電子設備的流線與溫度云圖；模型通過導入MCAD數據和Icepak Smart Object建立

本文來源：ANSYS 中國
